芯片簡介
SS8844T 提供四個可獨立控制的 1/2 H 橋啟 動器。 它可被用于驅動兩個 DC 電機、一個步進 電機、四個螺線管或者其它負載。 針對每個通道 的輸出驅動器通道由在一個 1/2 H 橋配置中進行配 置的 N 通道功率 MOSFET 組成。
SS8844T 在每個橋的通道上提供高達 2.5A 峰 值電流或者 1.75A 均方根 (RMS) 輸出電流（在 24V 和 25°C 時具有適當的印刷電路板 (PCB) 散 熱）。 SS8844T 內部關斷功能包含過流保護，短路 保護，欠壓鎖定保護和過溫保護，并提供一個故障 輸出管腳 nFAULT 引腳。

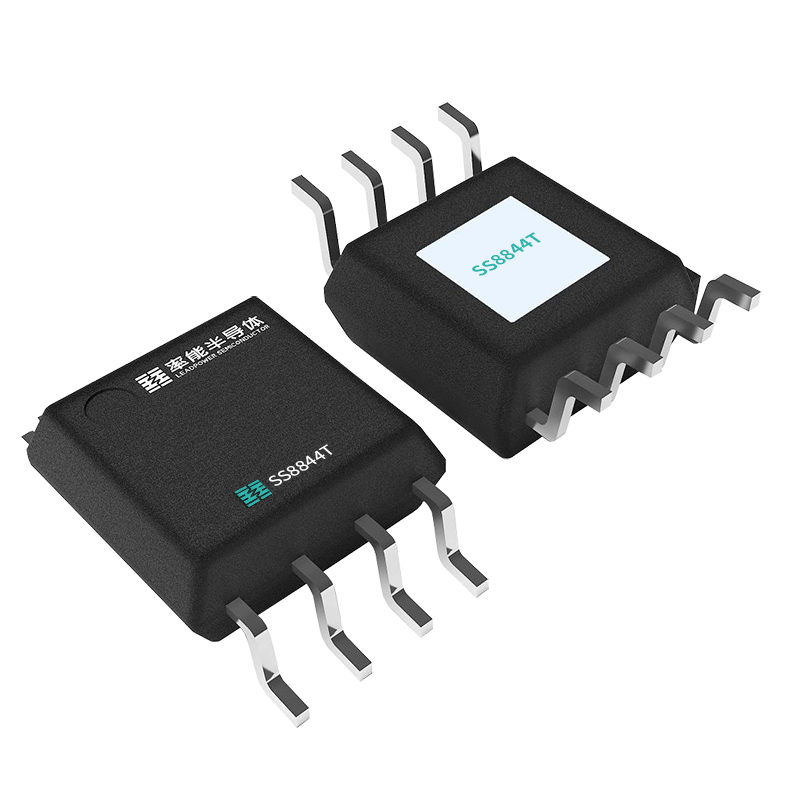

SS8844T 提供一種帶有裸露焊盤的 ETSSOP28 封裝，能有效改善散熱性能，且是無 鉛產品，引腳框架采用 100％無錫電鍍。
芯片特點
雙通道 H 橋電流控制電機驅動器 –單個或兩個有刷直流電機 –一個步進電機 –完全獨立的半橋控制
行業標準 IN/IN 數字控制接口
低導通阻抗的金屬氧化物半導體場效應晶體管 (MOSFET) – 24V，Ta = 25°C 時可實現 2.5A 最大驅動 電流 – 24V，Ta= 25°C 時 RDS(on)為 350mΩ（典 型值 HS + LS）
8.2~40V 工作電壓范圍
內置 3.3V 基準電壓
帶散熱片的表面貼裝封裝
保護特性 – 過流保護 (OCP) – 熱關斷 (TSD) – 欠壓閉鎖 (UVLO) – 故障顯示 Pin（nFAULT）
