芯片簡介

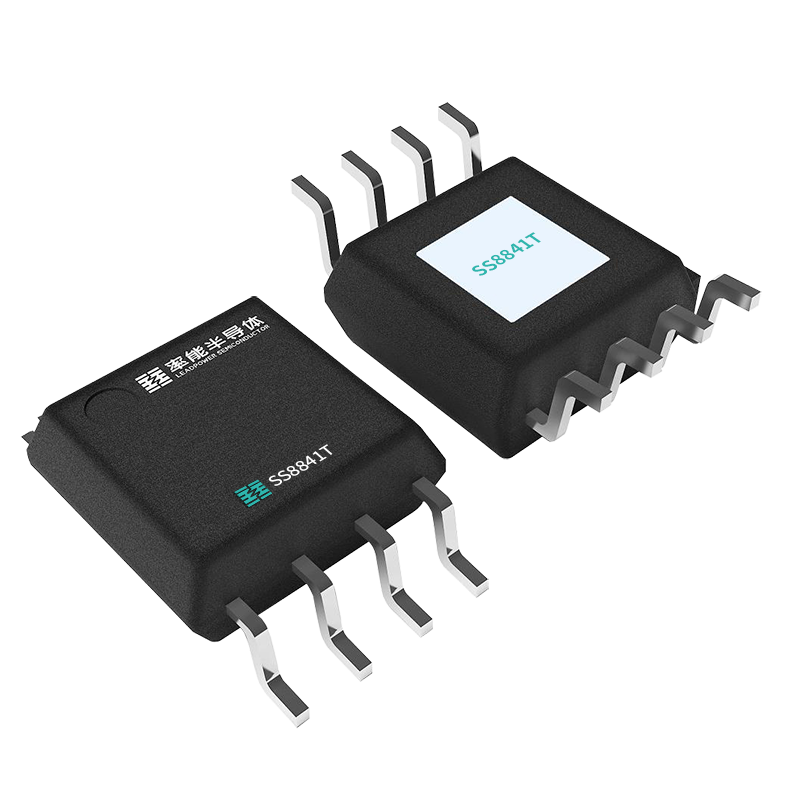

SS8841 為打印機和其它電機一體化應用提供一種雙通道集成電機驅動方案。SS8841 有兩路H橋驅動，每個H 橋可提供最大峰值電流2.5A 和均
方根電流1.75A(在24V 和Ta = 25°C 適當散熱條件下)，可驅動兩個刷式直流電機，或者一個雙極步進電機，或者螺線管或者其它感性負載。雙極步進電機可以以整步、2 細分、4 細分運行，或者用軟件實現高細分。
SS8841 的每一個H 橋的功率輸出模塊由N 型功率MOSFET 組成。每個H 橋包含整流電路和限流電路。簡單的并行數字控制接口，衰減模式可選
擇為快衰減，慢衰減和混合衰減。
SS8841 提供了一種低功耗睡眠模式來關斷內部電路，以達到非常低的靜態電流。這種睡眠模式通過設置nSLEEP 引腳來實現。內部關斷功能包
含過流保護，短路保護，欠壓鎖定保護和過溫保護，并提供一個故障輸出管腳nFAULT 引腳。
SS8841 提供一種帶有裸露焊盤的ETSSOP28 封裝，能有效改善散熱性能，且是無鉛產品，引腳框架采用100％無錫電鍍。
應用： POS 打印機 安防相機 辦公自動化設備 游戲機 機器人
芯片特點
雙通道H 橋電流控制電機驅動器
–單個或兩個有刷直流電機
–一個步進電機
PWM 控制接口
固定頻率下電流控制可選擇
– 2 bits 電流控制，提供4 個電流臺階
低導通阻抗的金屬氧化物半導體場效應晶體管
(MOSFET)
– 24V，Ta = 25°C 時可實現2.5A 最大驅動
電流
– 24V，Ta= 25°C 時RDS(on)為350mΩ（典
型值HS + LS）
8.2~40V 工作電壓范圍
睡眠模式低電流
內置3.3V 基準電壓
帶散熱片的表面貼裝封裝
保護特性
– 過流保護(OCP)
– 熱關
